令和6年度 春期 ネットワークスペシャリスト試験 午後Ⅰ 問1 CDNとBGP anycastによる広域配信

コンテンツ配信ネットワークに関する次の記述を読んで，設問に答えよ。

D社は，ゲームソフトウェア開発会社で三つのゲーム（ゲームα，ゲームβ，ゲームγ）をダウンロード販売している。D社のゲームはいずれも利用者の操作するゲーム端末上で動作し，ゲームの進捗データやスコアはゲーム端末内に暗号化して保存される。D社のゲームは世界中に利用者がおり，ゲーム本体及びゲームのシナリオデータ（以下，両方をゲームファイルという）はインターネット経由で配信されている。

〔現状の配信方式〕

D社は，ゲームファイルの配信のためのデータセンターを所有している。

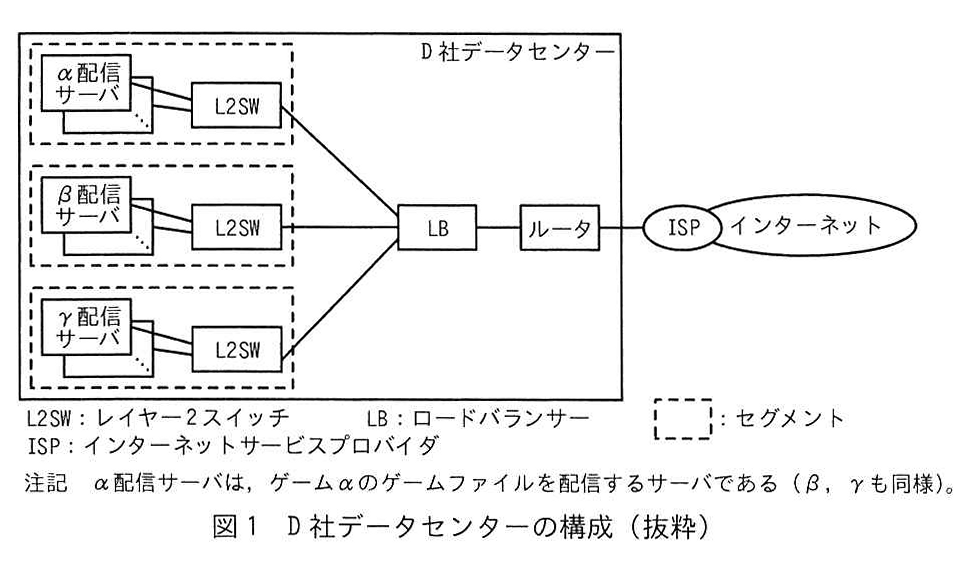

D社データセンターの構成を図1に示す。

ゲーム端末は，インターネット経由でゲームごとにそれぞれ異なるURLにHTTPSでアクセスする。LBは，プライベートIPアドレスが設定されたHTTPの配信サーバにアクセスを振り分ける。また，①LBは配信サーバにHTTPアクセスによって死活確認を行い，動作が停止している配信サーバに対してはゲーム端末からのアクセスを振り分けない。

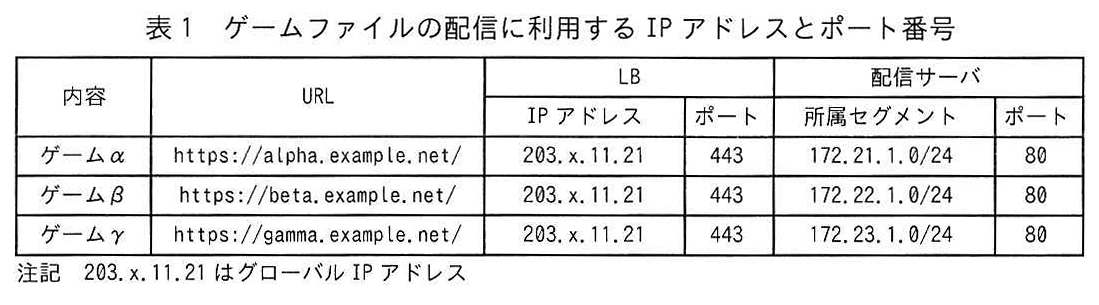

ゲームファイルの配信に利用するIPアドレスとポート番号を，表1に示す。

D社が導入している LBのサーバ振分けアルゴリズムには，ラウンドロビン方式及び最少接続数方式がある。ラウンドロビン方式は，ゲーム端末からの接続を接続ごとに配信サーバに順次振り分ける方式である。最少接続数方式は，ゲーム端末からの接続をその時点での接続数が最も少ない配信サーバに振り分ける方式である。

D社のゲームファイル配信では，振り分ける先の配信サーバの性能は同じだが，接続ごとに配信するゲームファイルのサイズに大きなばらつきがあり，配信に掛かる時間が変動する。各配信サーバへの同時接続数をなるべく均等にするために，LBの振分けアルゴリズムとしてア方式を採用している。

ゲーム$\beta$の配信性能向上が必要になる場合には，表1中の所属セグメントイにサーバを増設する。

〔配信方式の見直し〕

D社は，ゲームファイルの大容量化と利用者のグローバル化に伴い，ゲームファイルの配信をコンテンツ配信ネットワーク（以下，CDNという）事業者のE社のサービスで行うことにした。

E社CDNは，多数のキャッシュサーバを設置する配信拠点（以下，POPという）を複数もち，その中から，ゲーム端末のインターネット上の所在地に対して最適なPOPを配信元としてコンテンツを配信する。

あるPOPが端末からアクセスを受けると，POP内でLBがキャッシュサーバにアクセスを振り分ける。E社CDNのキャッシュサーバにコンテンツが存在しない場合は，D社データセンターの配信サーバからE社CDNのキャッシュサーバにコンテンツが同期される。

配信方式の見直しプロジェクトはXさんが担当することになった。Xさんは，E社が提供している BGP anycast 方式の POP 選択方法を調査した。Xさんが E社からヒアリングした内容は次のとおりである。

E社 BGP anycast 方式では，同じアドレスブロックを同じ AS番号を用いてシンガポール POP及び東京 POPの両方から BGPで経路広告する。シンガポール POPと東京 POPの間は直接接続されていない。ゲーム端末が接続する ISPでは，E社 ASの経路情報を複数の隣接した ASから受信する。どの経路情報を採用するかは BGPの経路選択アルゴリズムで決定される。ゲーム端末からの HTTPSリクエストのパケットは，決定された経路で隣接の ASに転送される。

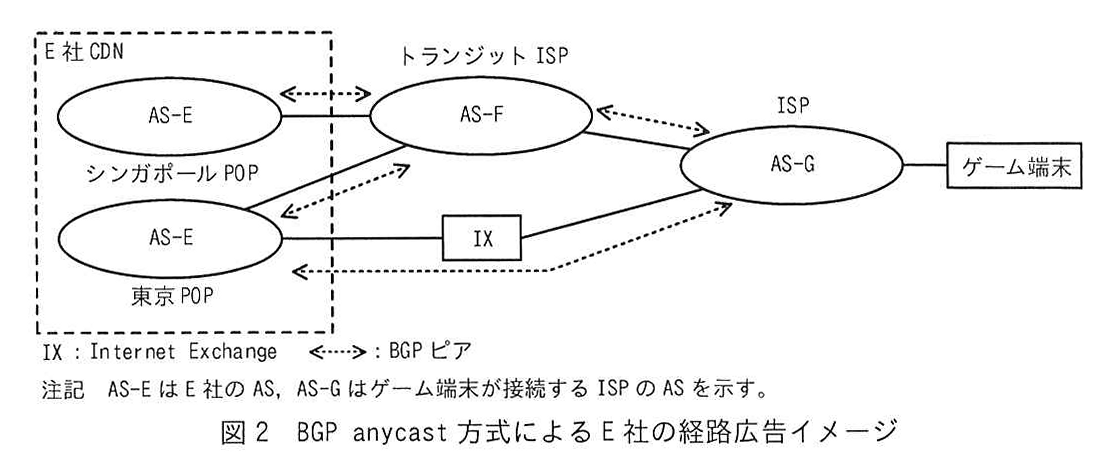

BGP anycast 方式による E社の経路広告イメージを図 2に示す。

図 2で IXは，レイヤー 2ネットワーク相互接続点であり，接続された隣接の AS同士が BGPで直接接続することができる。

BGPでの経路選択では，LP (LOCAL_PREF) 属性については値が ウ 経路を優先し，MED (MULTI_EXIT_DISC) 属性については値が エ 経路を優先する。E社では，LP属性と MED属性が経路選択に影響を及ぼさないように設定している。これによって②E社のある POPからゲーム端末へのトラフィックの経路は，その POPの BGPルータが受け取る AS Path長によって選択される。

Xさんは，BGPのセキュリティ対策として何を行っているか，E社の担当者に確認した。E社 BGPルータは，③隣接 ASの BGPルータと MD5認証のための共通のパスワードを設定していると説明を受けた。また，④アドレスブロックや AS番号を偽った不正な経路情報を受け取らないための経路フィルタリングを行っていると説明があった。

〔配信拠点の保護〕

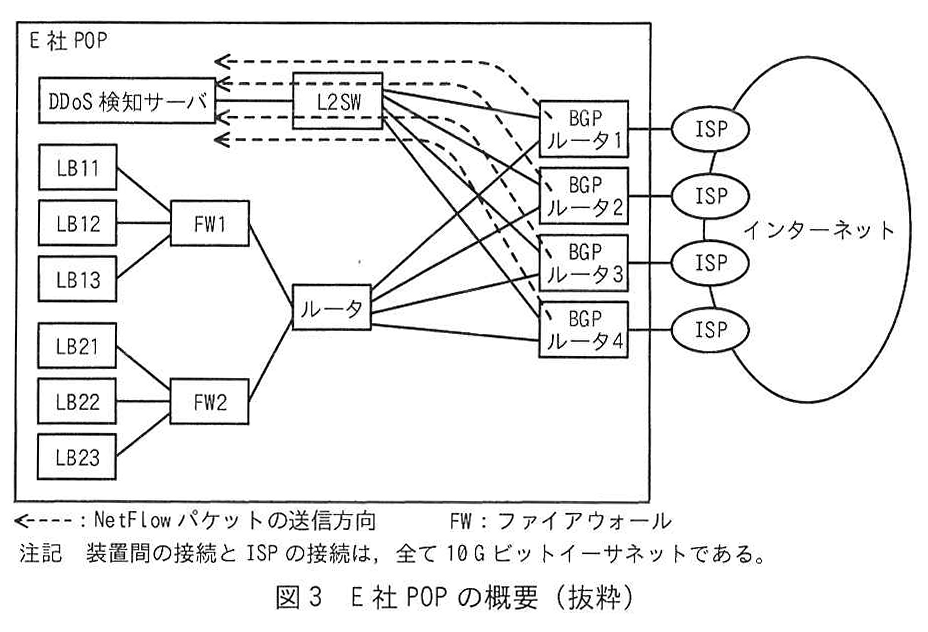

D社ではDDoS攻撃を受けることが何度かあった。そこでXさんは，コンテンツ配信サーバへのDDoS攻撃対策について，どのような対策を行っているかE社の担当者に確認したところ，E社では RFC 5635 の中で定義された Destination Address RTBH（Remote Triggered Black Hole） Filtering（以下，RTBH方式という）のDDoS遮断システムを導入しているとの回答があった。E社 POPの概要を図3に示す。

E社のDDoS遮断システムは，RFC 3954で定義される NetFlow で得た情報を基にDDoS攻撃の宛先IPアドレスを割り出し，該当IPアドレスへの攻撃パケットを廃棄することで，ほかのIPアドレスへの通信に影響を与えないようにする。DDoS検知サーバは，E社 POP内の各BGPルータとiBGPピアリングを行っている。

E社のBGPルータは，インターネット側インタフェースから流入するパケットの送信元と宛先のIPアドレス，ポート番号などを含む NetFlow パケットを生成する。生成された NetFlow パケットはDDoS検知サーバに送信される。DDoS検知サーバは，送られてきた NetFlow パケットを基に独自アルゴリズムでDDoS攻撃の有無を判断し，攻撃を検知した場合はDDoS攻撃の宛先IPアドレスを取得する。

DDoS検知サーバは，検知したDDoS攻撃の宛先IPアドレスへのホスト経路を生成しRTBH方式の対象であることを示すBGPコミュニティ属性を付与して各BGPルータに経路広告する。RTBH方式の対象であることを示すBGPコミュニティ属性が付いたホスト経路を受け取った各BGPルータは，そのホスト経路のネクストホップを廃棄用インタフェース宛てに設定することで，DDoS攻撃の宛先IPアドレス宛ての通信を廃棄する。

DDoS遮断システムの今後の開発予定をE社技術担当者に確認したところ，RFC 8955で定義されるBGP Flowspecを用いる対策（以下，BGP Flowspec方式）をE社が提供する予定であることが分かった。

BGP Flowspec方式では，DDoS検知サーバからのiBGPピアリングで，DDoS攻撃の宛先IPアドレスだけではなく，DDoS攻撃の送信元IPアドレス，宛先ポート番号などを組み合わせてBGPルータに広告して該当の通信をフィルタリングすることができる。
Xさんは，⑤BGP Flowspec方式の方が有用であると考え，E社技術担当者に早期提供をするよう依頼した。

Xさんは，E社CDNとDDoS遮断システムを導入する計画を立て，計画はD社内で承認された。
