令和6年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問10

メモリアクセス時間の計算方法

MPUのメモリアクセス時間は、以下の計算式で求めることができます。

• 1クロックの所要時間 = $1 / \text{クロック周波数}$

• メモリアクセスに必要な総クロック数 = 基本クロック数（4クロック） + WAIT数

• 実際のメモリアクセス時間 = メモリアクセスに必要な総クロック数 \times 1クロックの所要時間

正解の根拠

正解の選択肢「エ」は、上記の計算式に基づいて各選択肢のメモリアクセス時間を計算した結果、最もアクセス時間が短く（速く）なる組み合わせです。一般的に、WAIT数が多くてもクロック周波数が十分に高ければ、1クロックあたりの時間が短縮されるため、全体としてのアクセス時間は短くなる傾向があります。

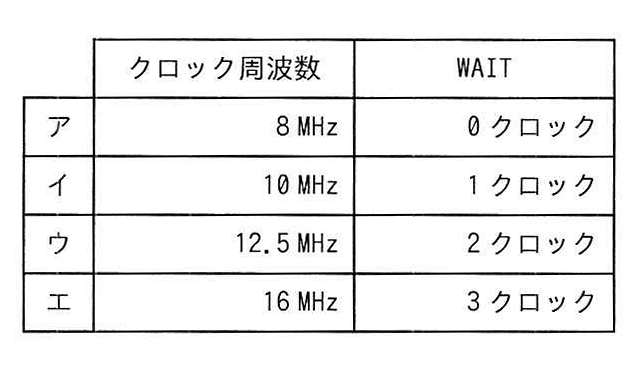

各選択肢の解説

• ア：動作クロック周波数とWAIT数から計算されるアクセス時間が、エに比べて長くなります。

• イ：動作クロック周波数とWAIT数から計算されるアクセス時間が、エに比べて長くなります。

• ウ：動作クロック周波数とWAIT数から計算されるアクセス時間が、エに比べて長くなります。

• エ（正解）：計算上のメモリアクセス時間が最も短く、最速となります。
