令和6年度 秋期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問9
この回路の真理値表はどれか。

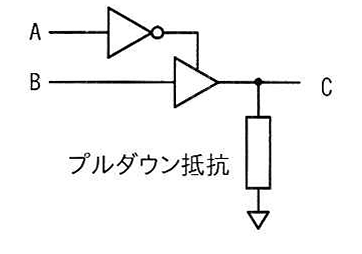

図の説明テキスト
論理回路図。入力AがNOTゲートに接続され、その出力がスリーステートバッファのコントロール端子に接続されている。入力Bはスリーステートバッファのデータ入力に接続されている。スリーステートバッファの出力端子はCであり、出力Cにはプルダウン抵抗が接続されている。

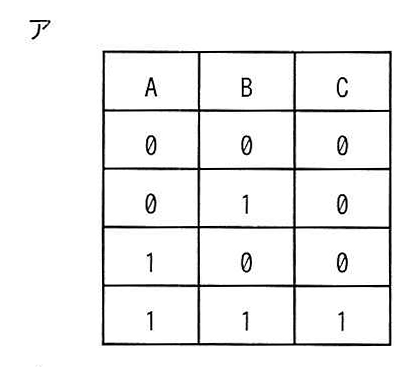

ア.
図の説明テキスト
入力A、Bと出力Cの真理値表。
| A | B | C |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

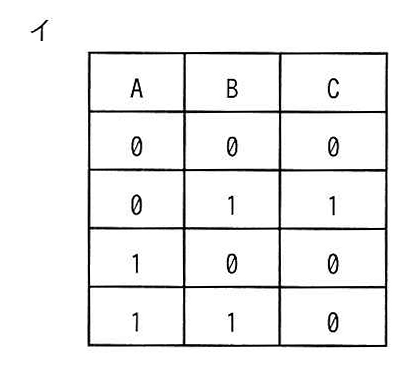

イ.
図の説明テキスト
入力A、Bと出力Cの真理値表。
| A | B | C |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |

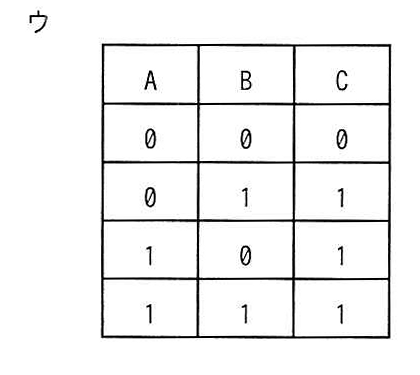

ウ.
図の説明テキスト
入力A、Bと出力Cの真理値表。
| A | B | C |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |

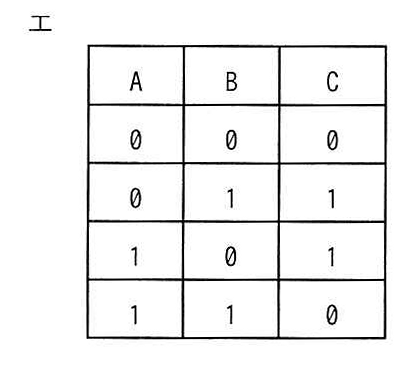

エ.
図の説明テキスト
入力A、Bと出力Cの真理値表。
| A | B | C |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
解答・解説
正解: イ.
正解の根拠
与えられた論理回路図から、入力と出力の関係を段階的に求めます。
- 回路図に含まれる各論理ゲート（AND、OR、NOT、XORなど）の役割と動作を確認します。
- すべての入力の組み合わせ（0と1のパターン）について、中間出力および最終出力を順番に計算します。
- 計算によって得られた最終出力をまとめた真理値表を作成し、選択肢の表を比較します。
求めた真理値表と完全に一致するのは イ となります。
各選択肢の解説
- ア: 特定の入力条件における出力結果が、実際の回路の動作と一致しないため誤りです。
- イ: すべての入力条件において、計算された回路の出力結果と一致するため 正解 です。
- ウ: 回路内の一部のゲートの論理演算（例: ANDをORと間違えるなど）を誤って解釈した場合の結果となっており誤りです。
- エ: 出力が全体的に反転しているなど、正しい論理回路の動作と異なる結果が含まれているため誤りです。
