令和7年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問題 問10

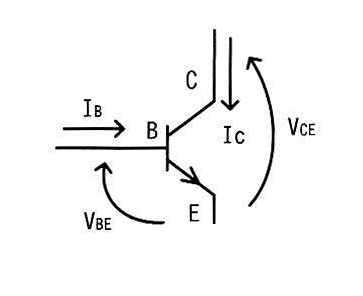

バイポーラトランジスタが能動領域で動作しているとき、ベース・エミッタ間は順バイアス、コレクタ・ベース間は逆バイアスとなっています。この状態では、ベース電流 $I_B$ をわずかに流すと、それに比例して大きなコレクタ電流 $I_C$ が流れるという電流増幅作用が生じます。

関係式としては、$I_C = h_{FE} \cdot I_B$ （$h_{FE}$ は直流電流増幅率）と表され、$I_B$ の変化に正比例して $I_C$ が変化することが特徴です。

各選択肢の解説

• ア: 正解。バイポーラトランジスタの電流増幅作用により、$I_B$ の変化に正比例して $I_C$ が変化します。
• イ: 誤り。コレクタ・エミッタ間電圧 $V_{CE}$ は、外部回路や電源電圧によって決まり、$I_B$ の変化に正比例する関係にはありません。
• ウ: 誤り。コレクタ電流 $I_C$ は、ベース・エミッタ間電圧 $V_{BE}$ に対して指数関数的に変化します。
• エ: 誤り。$V_{CE}$ は外部回路に依存して変化するため、$V_{BE}$ の変化に正比例する関係にはありません。
