入力が A と B，出力が Y の論理回路を動作させたとき，図のタイミングチャートが得られた。この論理回路として，適切なものはどれか。
図の説明テキスト

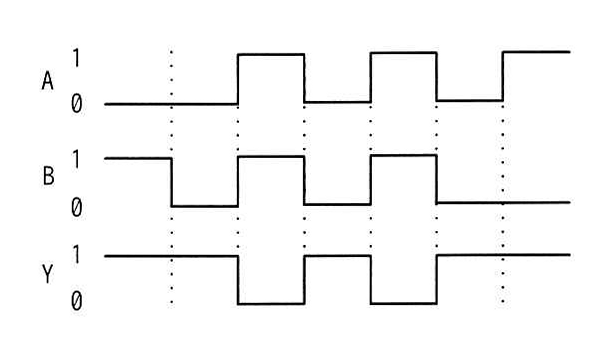

論理回路のタイミングチャート。入力A、入力B、出力Yの波形が描かれている。縦軸に1と0の状態、横軸は時間を表す。左から各区間の(A, B, Y)は順に、(0, 1, 1)、(0, 0, 1)、(1, 1, 0)、(0, 0, 1)、(1, 1, 0)、(0, 0, 1)、(1, 0, 1)となる。
図の説明テキスト
入力 A と B を 1 個の排他的論理和(XOR)ゲートに接続し、その出力を Y とする論理回路の図。ゲート記号は OR 記号の入力側にもう 1 本の曲線を重ねた形で、出力側に否定を表す小円は付いていない。論理式は 。
図の説明テキスト
入力 A と B を 1 個の否定排他的論理和(XNOR)ゲートに接続し、その出力を Y とする論理回路の図。ゲート記号は OR 記号の入力側にもう 1 本の曲線を重ねた形で、出力側に否定を表す小円が付いている。論理式は 。
図の説明テキスト
入力 A と B を 1 個の否定論理積(NAND)ゲートに接続し、その出力を Y とする論理回路の図。ゲート記号は入力側が直線で出力側が半円の AND 記号に、出力側に否定を表す小円が付いた形。論理式は 。
図の説明テキスト
入力 A と B を 1 個の否定論理和(NOR)ゲートに接続し、その出力を Y とする論理回路の図。ゲート記号は入力側が内側にくぼんだ曲線で出力側がとがった OR 記号に、出力側に否定を表す小円が付いた形。論理式は 。
解答・解説を読む
正解: 選択肢ウ
正解の根拠
この設問では、与えられた タイミングチャート から入力 、 と出力 の関係を読み取り、対応する 論理回路（MIL記号） を特定します。
- 真理値表の作成: タイミングチャートの各時刻における 、、 の値（High を 、Low を とします）を読み取り、真理値表を作成します。
- 論理ゲートの特定: 読み取った真理値表がどの基本論理演算（AND、OR、NAND、NOR、XOR など）に該当するかを判断します。
- 選択肢ウの図記号は、該当する論理演算を表す正しいMIL記号です。
各選択肢の解説
- ア: 別の論理ゲートを表すMIL記号であり、タイミングチャートの出力結果と一致しないため誤りです。
- イ: 別の論理ゲートを表すMIL記号であり、タイミングチャートの出力結果と一致しないため誤りです。
- ウ: タイミングチャートの入出力関係を正しく満たす論理回路です。
- エ: 別の論理ゲートを表すMIL記号であり、タイミングチャートの出力結果と一致しないため誤りです。
